proFRAME　モジュール式ビデオグラバー＆プレイバックシステム


モジュール式ビデオグラバー＆プレイバックシステム

proFRAME 3.0 は、高性能のモジュール式ビデオ グラバーおよび再生システムです。
先進運転支援システム (ADAS)、自動運転 (AD)、その他の自動車、医療、産業用途などのアプリケーション向けに設計されており、
複数の高解像度ビデオストリームの同期録画と再生が可能です。


特長

+最大8台のカメラのビデオストリームを4Kでキャプチャ可能
+最大8本のビデオストリームを4Kで再生可能
+GMSL2および3、FPD-LinkIIIおよびIV、GVIF3に対応
+同軸ケーブルでカメラ電源を供給（POC）
+I2C通信機能によりSerDesICの設定、センサ制御
+外部トリガ—インタフェースを利用したカメラ同期、タイムスタンプ


+proFRAME ベースボード


リアルタイムのデータ処理と正確なタイムスタンプを実現する、強力な FPGA を搭載した、プラグインカードで、最大8台のカメラを接続できる、 proFRAMEカメラアダプタースロットを備えています。

ハードウェアの世代と製品のバリエーションに応じて、異なるアダプターがサポートされます。

8入力構成

+最大8台のカメラ映像をキャプチャ
+チャンネル毎にSerDes設定可能
+入力解像度/フレームレート変更
+PoC給電

8出力構成

+最大8個のビデオストリームを再生/処理
+SWトリガ/外部トリガ可能

※現ビデオアダプタボードでは４入力４出力までをラインナップ

入出力構成

+カメラ信号をECUへパススルー
+HOST処理系とECU系への信号を分岐
+Ｅミラーやドライブレコーダ等に最適

仕様

＋カメラアダプタボード用 インタフェースを2個
・CSI-2 インタフェース4個（各4レーン）、1レーン当たり最大2.5Gbit/s、合計40Gbit/s
・シリアライザおよびデシリアライザチップへのインタフェース4個
・内部デバイス（EEPROM、FPGA、PoC等のインタフェース）へのI2Cインタフェース1個
・PoC(Power over Coax)に 5〜24Vを供給
＋PCI Express(フルハイト、ハーフレングス）またはCompactPCI Serial（CPCI-S.0)3Uフォームファクタ
＋PCIe x8 Gen3 インタフェース
＋動作温度範囲：-20℃〜+85℃（通常動作時）

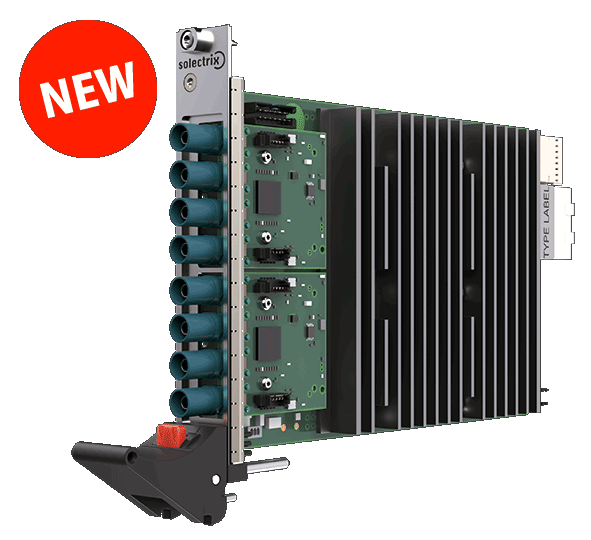

+proFRAMEベースボード3.1 PXIe


PXI Express（PXIe）規格対応の高性能ビデオグラバー／プレイバックシステムです。

従来のproFRAMEシリーズのモジュール性と拡張性を継承しながら、 PXIe試験システム向けに最適化された次世代車載映像評価プラットフォームです。

利用可能なすべてのカメラアダプタ（camAD3）をproFRAMEベースボード3.1 PXIeに取り付けることができます。
そのため、一般的な車載プロトコルをすべてサポートし、多種多様なカメラ、ECU、ディスプレイに接続可能です。

また、A-PHYやASA Motion Linkを含む最新の車載映像伝送規格に対応しており、 自動車・航空宇宙・鉄道・産業機器分野の画像評価や検査システム向けに設計されています。


+proFRAME カメラアダプター


カメラインタフェースが含まれており、対応する proFRAME ベースプレートに取り付けられます。

HDMI

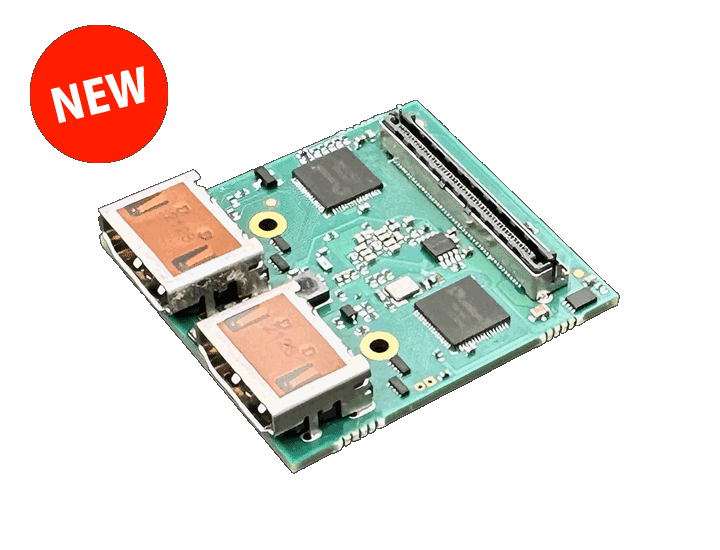

camAD3
LT9611UXC/6911UXC

GVIF3

GMSL2TM

FPD-LINKTMIII

インタフェース アダプタ 入力 出力 デシリアライザ シリアライザ
A-PHY camAD3 DUAL VA7031/7042A 2 2 2× Valens VA7031 1× Valens VA7042A
ASA Motion Link camAD3 QUAD VS775S (4xIN) 4 - 4× Microchip VS775S -
camAD3 QUAD VS775S
(2xIN/2xOUT)		 2 2 2× Microchip VS775S 2× Microchip VS775S
CSI-2 camAD3 QUAD I-PEX IN 4 - - -
FPD-Link IV camAD3 DUAL TI9702 4 - 2× Texas Instruments DS90UB9702-Q1 -
camAD3 DUAL TI971/9702 2 2 2× Texas Instruments DS90UB9702-Q1 2× Texas Instruments DS90UB971-Q1
FPD-Link III camAD3 DUAL TI953/954 2 2 2× Texas Instruments DS90UB954-Q1 2× Texas Instruments DS90UB953-Q1
camAD3 DUAL TI954 4 - 2× Texas Instruments DS90UB954-Q1 -
GMSL3 camAD3 DUAL MAX96792A 4 - 2× Analog Devices MAX96792A -
camAD3 DUAL MAX96793/96792A 2 2 2× Analog Devices MAX96792A 2× Analog Devices MAX96793
GMSL2 camAD3 DUAL MAX9296A 4 - 2× Analog Devices MAX9296A -
camAD3 DUAL MAX96716A 4 - 2× Analog Devices MAX96716A -
camAD3 DUAL MAX9295/9296A 2 2 2× Analog Devices MAX9295 2× Analog Devices MAX9296A
camAD3 DUAL MAX96717/96716A 2 2 2× Analog Devices MAX96716A 2× Analog Devices MAX96717
GMSL1 camAD3 DUAL MAX96705/96706 2 2 2× Maxim Analog Devices MAX96706 2× Analog Devices MAX96705
GVIF3 camAD3 DUAL CXD4966/4967 2 2 2× Sony CXD4966 2× Sony CXD4967
HDMI camAD3 LT9611UXC/6911UXC 4 - 1× Lontium LT6911UXC 1× Lontium LT9611UXC


+proFRAME アクセサリー

ledAD3 Base:
LEDドライバモジュール
ledAD3 Expansion:
LEDドライバ拡張モジュール
proFRAME SYNC:
外部トリガー ソースからカメラ トリガーの
同期信号を取得します。

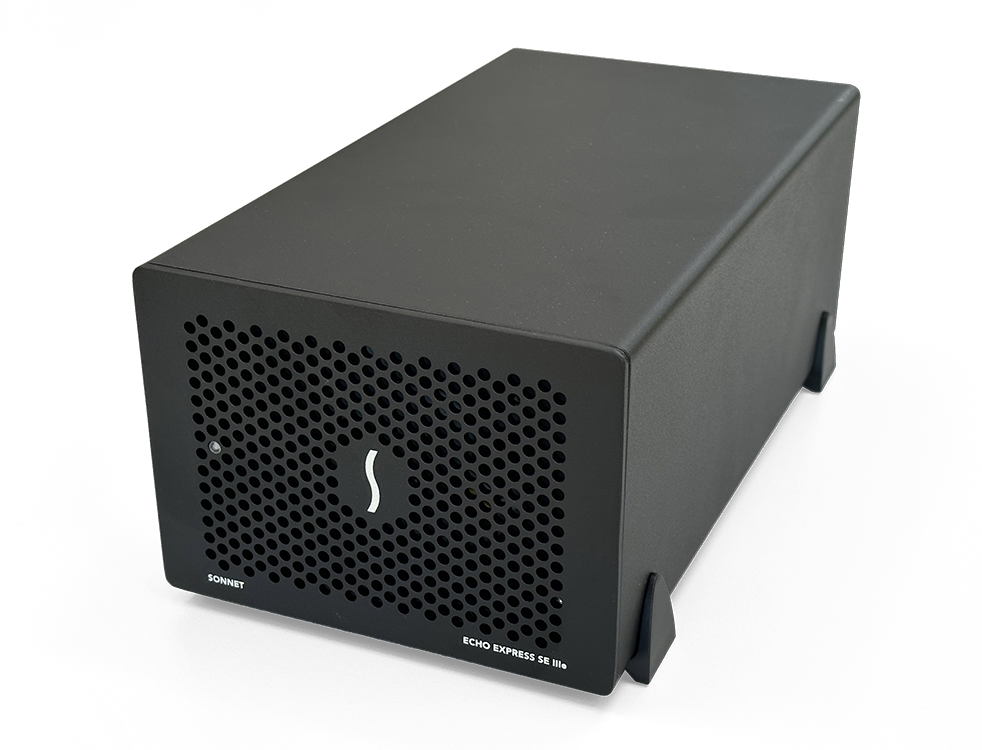

proFRAME 3.0 Thunderbolt 3 Box:
proFrame を PC ラップトップの
Thunderbolt 3 ポートに接続します。


アプリケーション

Case 1　複数のカメラストリームをキャプチャする

交通標識認識、車線支援、駐車支援、自動運転 (AD) などの先進運転支援システム (ADAS) 機能を動作させるには、大量のリアルタイム車両センサー データ、特にフロントカメラやサラウンドビュー システムなどの組み込みカメラからのビデオデータが必要です。
これらの運転機能を検証するには、テストドライブ中に運転シナリオを記録する必要があります (データ ロギング)。テストドライブでは、個々のカメラからのビデオストリームが同期してキャプチャされ、タイムスタンプが付けられて保存されます。
これらの運転シナリオは、ハードウェアインザループテスト (HiL) で、検証 ADAS/AD ECU に再生され、実際のセンサーデータに基づいて、正しく機能することが検証されます。

Case 2　ADAS/AD検証とハードウェアインザループテスト

先進運転支援システム (ADAS) または自動運転 (AD) 機能のハードウェアインザループ (HiL) テストでは、対応する ADAS/AD 組み込み制御ユニット (ECU) が、テストドライブ中に、事前に記録されたビデオストリームの形式で運転シナリオを提供します。
ADAS/AD 機能を検証するには、録画中に付与された、タイムスタンプに基づいて、個々のビデオフレームを正確に再生することが重要です。
proFRAMEは、ADAS/AD組み込み制御ユニットの検証用HiLシステムでの運転シナリオの、正確かつ同期した再生に、最適な高性能ビデオキャプチャカードと再生システムを提供します。
自動車市場で、一般的に使用されている、ほとんどのシリアライザー (GMSL、FPD-Link) を使用して、ビデオストリームを再生するためのさまざまなカメラアダプターが、用意されています。
